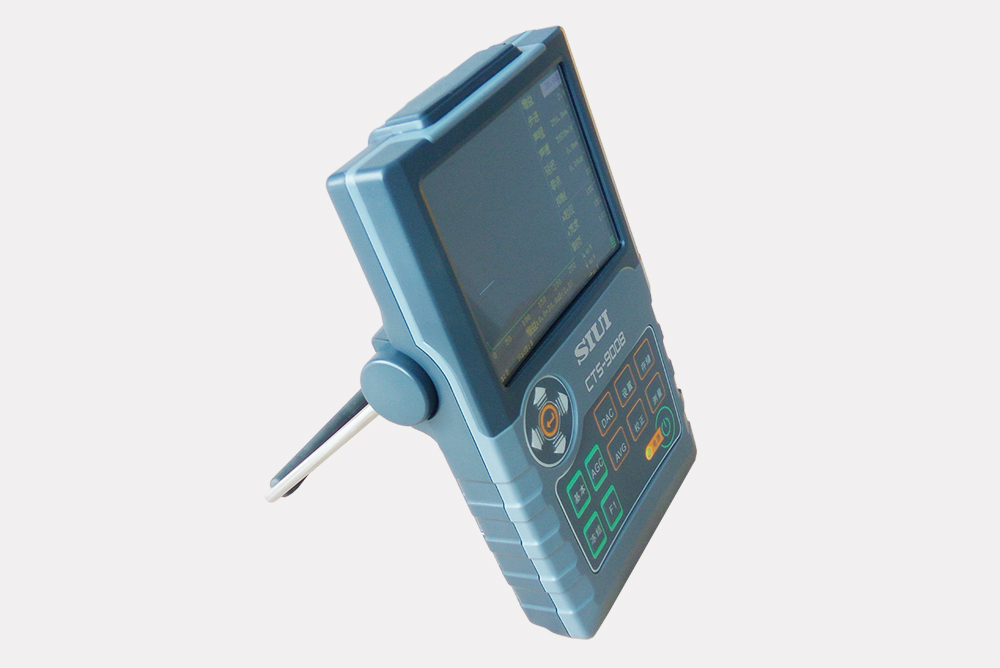

小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
功能齊全：探頭頻率測量、曲面修正、USB轉存、RF(射頻)顯示、AWSD1.1/D1.5、API 5UE評價標準
采樣速率高達240MHz，測量分辨率0.1mm
簡便實用的探頭回波頻率檢測功能，快捷掌握探頭的中心頻率，令探傷評價更準確
工作頻率范圍0.5 ~ 15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
20～2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號
端點反射法測量焊縫裂紋高度
內置AWS D1.1/D1.5、API 5UE評價標準
通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
RF（射頻）回波功能，對于薄壁材料測量或學術研究和定性分析有很大幫助
自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷高波，探傷更高效
AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
寬視角、高亮度、高清晰度的5.7″進口彩色TFT顯示屏，細節一覽無遺
3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
數據轉存
探傷回波、曲線、參數等經USB接口無損轉存到U盤，由U盤將數據導入計算機，方便報告編輯及數據管理
探頭頻率檢測
通過抓取回波，準確檢測出探頭的中心頻率，500mm范圍內任意波幅回波，一鍵輕松完成檢測
AVG曲線
通過取已知大平底或平底孔回波為參考，自動生成3條不同當量的曲線
大鍛件探傷
大探測范圍，高靈敏度余量，滿足大鍛件或粗晶材料的檢測
圖示為400mm Φ2平底孔鍛件試塊的回波
RF回波
顯示原始波形，應用在對回波信號進行定性、頻譜分析等科研場合
項 目 | 單位 | 技術數據 |
衰減器誤差 | dB | 每12dB ±1dB |
垂直線性誤差 | % | ≤3 |
動態范圍 | dB | ≥30 |
探傷靈敏度余量 | dB | ≥65（2.5Z20N探頭） |
遠區分辨力 | dB | ≥26 |
水平線性誤差 | % | ≤0.5 |
電噪聲電平 | % | ≤10（1～4MHz） |
工作頻率范圍 | MHz | 0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三檔可選 |
脈沖重復頻率 | Hz | 20 ～2000，步進20Hz |
薄板分辨力 | mm | ≤3（5C10N 探頭） |
探測范圍 | mm | 0～ 13000（鋼縱波） |
脈沖移位 | mm | -10～1000（鋼縱波） |
探頭零點 | μs | 0～ 200 |
材料聲速 | m/s | 400 ~ 9999 |
阻尼 | 低 / 高 | |
抑制 | % | 0～ 80 |
檢波方式 | 負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF | |
增益調節 | dB | 0 ~ 110；分0.5 / 2 / 6 / 12步進調節 |
探頭頻率檢測 | 采用FFT計算探頭回波的頻率 | |
AWS D1.1/D1.5 | 采用FFT計算探頭回波的頻率 | |
API 5UE | 根據美國石油協會 | |
曲面修正 | 修正斜探頭圓管檢測時的深度和水平距離 | |
裂紋測高功能 | 根據斜探頭端點反射法計算焊縫裂紋高度 | |
閘門擴展功能 | 將閘門內回波放大到整個回波區域 | |
DAC功能 | 用于制作、設置和應用DAC曲線 | |
AVG功能 | 用于制作、設置和應用AVG曲線 | |
截圖功能 | 將儀器屏幕存為圖片并輸出到U盤中 | |
轉存功能 | 通過USB接口把儀器內部數據集轉存到U盤中 | |
閘門 | 閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲 | |
存儲 | 500組數據集，包括儀器設置、探傷狀態和回波圖形等 | |
自動增益功能 | 使閘門內回波幅度自動調節到指定幅度 | |
峰值記憶功能 | 顯示波形包絡 | |
峰值回波功能 | 記錄包含回波的回波波形 | |
凍結功能 | 凍結屏幕波形 | |
自動校正功能 | 用于校正材料聲速與探頭零點 | |
角度測量功能 | 用于測量探頭角度 | |
顯示屏 | 5.7'高亮度TFT液晶顯示屏, 320×240像素 | |
工作時間 | h | ≥7 |
工作電壓 | V | 9～12 DC （外部電源）， 6.0~8.4（電池） |
工作溫度 | ℃ | －10~40 |
重量 | kg | 約1.15（含電池） |
尺寸 | mm | 152 × 240 × 52（寬×高×深） |
